一、電網金屬技術監督的范圍
電網屬技術監督范圍包括電氣設備的金屬部件、金屬構架、電瓷部件和壓力容器等，主要監督對象包括：
1) 主變的鐘罩等重要金屬構件。
2) 桿塔、架構等重要金屬構件和管型母線。
3) 電力金具
4) 電氣設備的金屬傳動(聯動)件。
5) 壓力容器，包括最高工作壓力不小于0.1Mpa、內直徑(非圓形截面指其最大尺寸)不小于0.15m、且容積不小于0.025m3;盛裝介質為氣體、液化氣體或最高工作溫度高于或等于標準沸點的液體。如封閉式組合電器(GIS)金屬外殼、開關液壓機構的儲壓筒、氣動機構儲氣罐等。
6) 絕緣子、套管。
7) 其它
二、金屬技術監督內容
1、設備安裝中的金屬技術監督
1.所有電網設備金屬監督部件，都應有制造廠提供的質量保證書及檢驗記錄等技術資料，壓力容器應該有符合TSG R0004-2009規定的設計文件、產品合格證、產品質量證明文件等資料。如資料不全或對質量有懷疑時，應要求制造廠補做，或由施工單位會同有關單位進行復核檢查。
2、不銹鋼材質分析、合金鋼部件應進行100%光譜材質復核。
3、對重要金屬構件及其焊縫進行宏觀檢查，表面應無裂紋、腐蝕等缺陷。
4、必要時，對重要結構進行鋼材壁厚抽查和焊縫無損探傷抽查。必要時，對螺栓等重要緊固件進行無損探傷抽查。GIS設備殼體對接焊縫超聲波檢測，輸變電鋼管結構焊縫超聲波檢測。
5、按照 GB50233-2005 規程對接續金具進行拉伸試驗抽檢，其他金具必要時進行抽檢。
6、對隔離開關觸頭鍍銀層硬度、戶外密封機構箱體厚度檢測進行檢查驗收，鍍銀層硬度、厚度應符合設計要求、制造廠規定或國家電網公司生產運營部2004 年頒布的“關于高壓隔離開關訂貨的有關規定”的要求。
7、對金屬部件表面防腐涂層質量進行抽檢，應符合相關規程標準要求。
8、對于瓷質絕緣子、套管，根據國家電網公司《72.5KV及以上電壓等級支柱瓷絕緣子技術監督規定》的要求，高壓支柱絕緣子在運抵安裝現場時要進行外觀及尺寸檢查和超聲波探傷;安裝、調試結束后(投用前)，必須再次對高壓支柱絕緣子進行超聲波探傷。

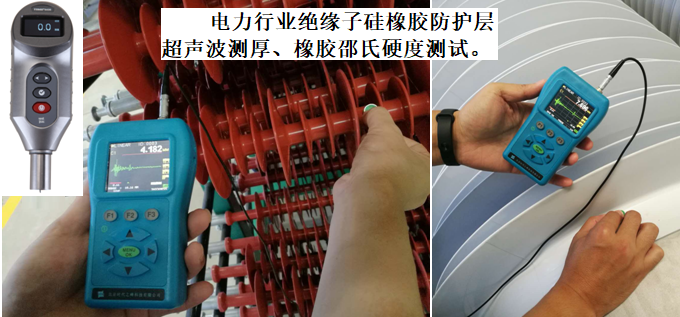

圖6.電力行業絕緣子硅橡膠等絕緣防護層厚度和橡膠邵氏硬度測試
三、國網金屬監督檢測儀器配置表
| 項目 | 推薦儀器 | 時代型號 |
| 隔離開關及開關柜觸頭鍍銀層檢測厚度 | X射線熒光檢測儀 | / |
| 輸變電構支架及緊固件鍍鋅層厚度檢測 | 鍍層測厚儀 | TIME2510 |
| 不銹鋼及合金材質分析 | 便攜式光譜分析儀 | / |
| 戶外密封機構箱箱體厚度檢測 | 超聲波測厚儀 | TIME2430 |
| GIS設備殼體對接焊縫超聲波檢測/輸變電鋼管結構焊縫超聲波檢測 | 超聲波探傷儀 | TIME1130 |
