解決方案
Solution
焊接熔深的檢驗方法
焊接熔深的檢驗方法（沈陽時代無損檢測科技有限公司）
一、取樣（切割機）：
采用金相試樣切割機切割下包含待檢測部位的試樣，
二、鑲嵌（金相試樣鑲嵌機或者冷鑲嵌）：
對于微小試樣，超薄試樣等，為了保護焊接區(qū)域的穩(wěn)定和可靠性，避免制樣過程中造成的變形和沖擊，通過鑲嵌固化的方式，獲得標準規(guī)格的尺寸，如Φ30x15mm，并使得后續(xù)的手持，或者自動磨拋稱為可能。
鑲嵌分為熱鑲嵌和冷鑲嵌的方式：
1、熱鑲嵌：利用金相試樣鑲嵌機加熱加壓的方式，使得試樣在樹脂中固化，時間短無污染，固化強度高；
2、冷鑲嵌：鑲嵌粉和固化劑共同融合在模具或者夾具中，凝固后獲得固化的試樣，特別適合不能加熱加壓的材料，或者是需要控制方向，分析特定部位的試樣。
三、研磨、預磨、拋光等：拋光機及磨拋機等：
研磨：表面質量特別差的，采用砂輪機，砂輪片，砂輪盤等進行粗處理，
預磨：采用粗細不同目數(shù)砂紙，分別進行粗磨、精磨等處理，
拋光：采用拋光織物（帶膠拋光絲絨，精拋絨等）+金剛石噴霧拋光劑等進行粗拋和精拋工作，

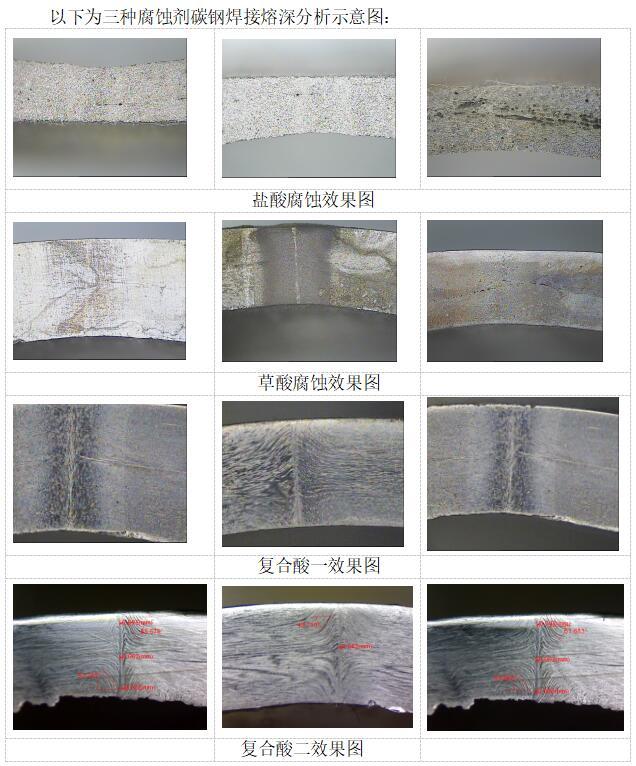

四、腐蝕：
為了焊接區(qū)域各部分有明顯的顯示，多數(shù)熔深要進行腐蝕處理，從而使得熔深的部位凸顯出來；

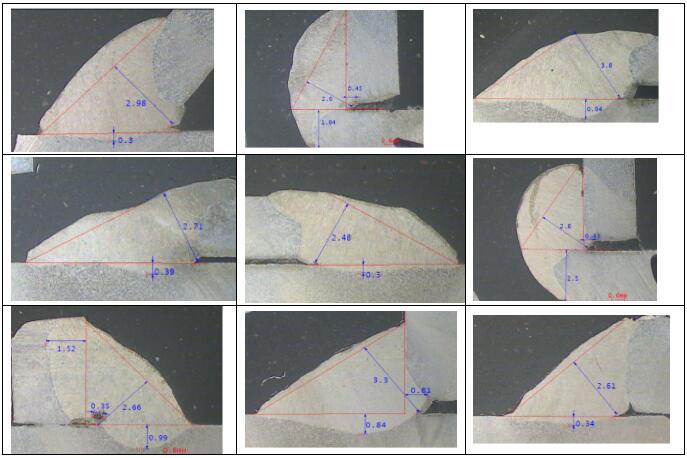

五、焊接熔深顯微鏡的選擇，觀察和分析：
根據熔深區(qū)域的形貌尺寸，選擇合適倍率的顯微鏡，進行觀察，圖像輸出，熔深分析等
