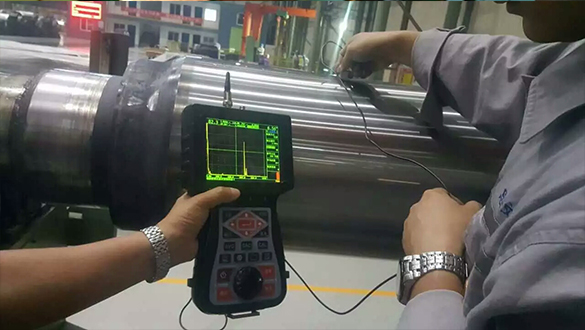

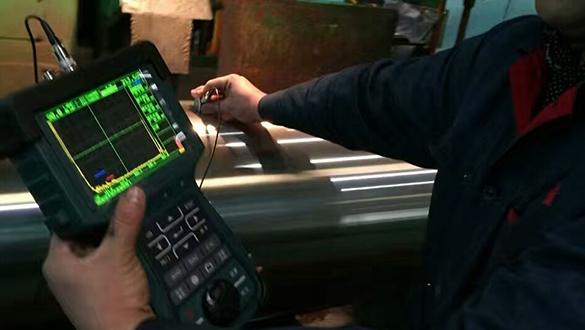

TIME 1130數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品，能夠快速、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、 氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性。
廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工 、航空航天、鐵路交通、汽車、機械等領域。
最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波脈沖發生器”，實現與探頭的最佳匹配，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比;而對檢測薄工件和復合材料又有高的分辨率。 先進的電路設計，采用12bits 80MHz采樣片，配合5.7"TFT (640x480)高分辨率彩色液晶顯示屏，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證，對缺陷性質的分析和判斷極為有利。
TIME 1130數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品，能夠快速、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、 氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性。
|
基本 |
|
|
測量單位 |
mm、inch、ms |
|
掃描范圍 |
零界面入射～10000 |
|
聲速調節(m/s) |
600～16000 |
|
探頭延遲(μs) |
-1.000～750.000 |
|
顯示延遲(μs) |
-20～+3400 |
|
工作方式 |
單探頭、雙探頭、透射 |
|
波形顯示方式 |
A掃描顯示、灰度B掃描顯示、AB掃描同時顯示 |
|
脈沖發生器 |
|
|
脈沖形式 |
模擬方波 |
|
發射電源(V) |
100～400，10V步距可調 |
|
發射脈寬 |
75、100～500，50ns步距可調 |
|
探頭阻尼(Ω) |
50、100、200、500 |
|
發射重復頻率(Hz) |
10～1000 |
|
接收器 |
|
|
增益(dB) |
0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可調 |
|
總帶寬(MHz) |
0.5～20 |
|
檢波方式 |
正半波、負半波、全波、射頻 |
