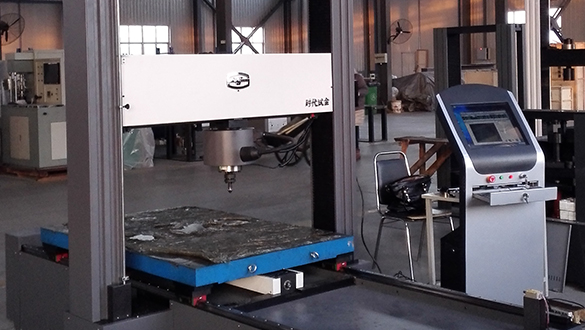

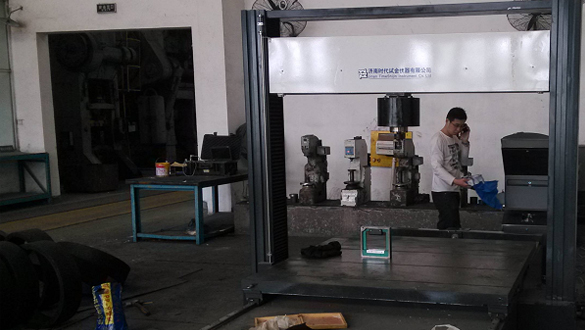

門式布氏硬度檢測設備采用門式機架結構，剛性好、可靠耐用；測試空間大，適合大尺寸工件的檢測，因此應用范圍廣；采用電子自動加載方式閉環控制系統試驗過程自動化、操作簡單；精度高，無人為誤差，可以根據力值的偏差隨時標定修正、穩定性極高。
滿足標準：
GB/T231.2 《金屬布氏硬度實驗 第2部分 布氏硬度的檢驗與校準》；
ISO6506-2《金屬材料布氏硬度 第2部分 試驗機器的認證和校準》；
美國ASTM E10 《金屬材料布氏硬度試驗方法》
滿足三軸X、Y、Z方向可調節，方便檢測。門架機構立柱為Z軸，加載橫梁為X軸，工作臺運行為Y軸。工作臺移動距離不小于1500mm，工件可方便安置于工作臺上，工作臺沿Y軸直線運動，便于檢測位置的調整；伺服電機驅動精密絲杠帶動加載執行機構沿Z軸運動實現試驗力的施加，加載執行機構上的負荷傳感器保證加載力值的準確性；主軸機構由控制電機驅動滾珠絲杠沿X軸運行由高精度位移測量機構控制位移，便于檢測點的準確選擇調整；測試空間大，應用范圍廣，尤其適用于大型金屬零部件的布氏硬度檢測。其中加載伺服電機、高精度位移測量機構控制、高精度負荷傳感器組成閉環控制系統，測試精度高、實現試驗了過程自動化。
門架機構：由組合底座、立柱、上橫梁、精密滾珠絲杠、伺服電機及減速機、裝飾罩殼等組成，其中伺服電機及減速機為進口知名品牌。該機構造型美觀、剛性好，可靠耐用，整個機構作美化、防腐防銹等處理：
加載執行機構：中橫梁、主軸及高精度負荷傳感器。
主軸橫向移動機構：控制電機、精密滾珠絲杠、精密直線導軌、高精度位移測量機構控制位移
工作臺運行機構：伺服電機及位移傳動機構加高精度位移測量機構控制位移。
電氣控制機構：高檔電器控制臺，知名品牌電器元件、伺服控制系統等組成
保護裝飾裝置：除了必需的外露元件外，其余的采用包罩結構。采用優質冷軋鋼板，噴涂工藝處理，使整個設備外形整潔、規范、美觀。
操作及顯示：高檔控制箱，液晶顯示面板；符合人體工程學設計，美觀實用。
附帶數據處理用讀數顯微鏡。
精工制造，杜絕瑕疵。升降結構為蝸輪蝸桿，上下傳動時更加平穩，摩擦損耗小;絲桿外層鍍硬鉻，減少摩擦損耗，長期穩定性極好;絲桿兩側雙槽設計，升降更加穩定，垂直晃動不超過0.2微米;采用進口電機，保證試驗力加載的穩定性及精確性。
1、試驗力范圍：250kgf，500kgf，750kgf， 1000kgf， 1500kgf，3000kgf
2、整機測量準確度： I 級
3、傳感器精度：±0.5%
4、顯示方式：LCD屏顯示，啟動，加荷，保持，卸載均實現自動化控制；也可以可靠性高的觸鍵來實現獨立控制（便于試驗機的周期檢定）。
5、測試硬度范圍：32～650HBW
6、試驗力加載方式：電子負荷加載高精度閉環系統
7、Z軸最大移動尺寸（橫梁）：950mm
8、X軸移動范圍(壓頭)：1500mm
9、Y軸移動距離（工作臺）：1500mm
10、工作臺跨距：1800mm
11、工作臺尺寸：1500×1500mm（開T型槽，用于客戶用夾具固定不規格工件）
12、電源：AC200V 50/60Hz
13、重量：約3000kg
